R 热水循环泵

R型热水循环泵适用于冶金、电站、塑料、橡胶、纺织、化工、木材与造纸等部门输送 250℃或230℃以下不含颗粒的高压热水。
R 型热水循环泵的性能范围（按设计点）流量∶7.2~450米/时扬程∶ 20～80米吸入口直径∶ 40~250毫米
泵的过流部分主要零件的材质，分成下列三种∶材质/ 性 能
0b81bbcb-50f5-4ae6-ba1b-af1b48e8a081
未标题-12
未标题-13
未标题-14
发送邮件
产品描述
结构说明
结构图
性能表

概述:

R型热水循环泵适用于冶金、电站、塑料、橡胶、纺织、化工、木材与造纸等部门输送 250℃或230℃以下不含颗粒的高压热水。

R 型热水循环泵的性能范围（按设计点）流量∶7.2~450米/时扬程∶ 20～80米吸入口直径∶ 40~250毫米

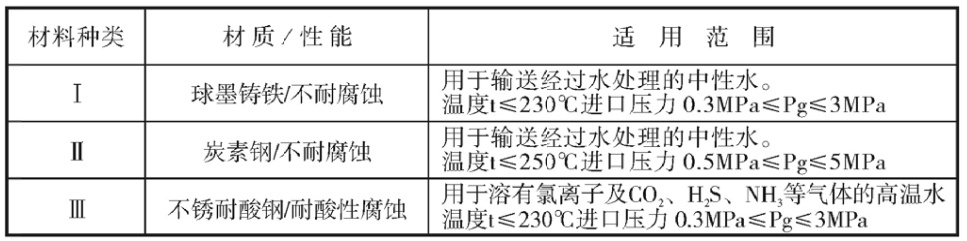

泵的过流部分主要零件的材质，分成下列三种∶材质/ 性 能

亚太

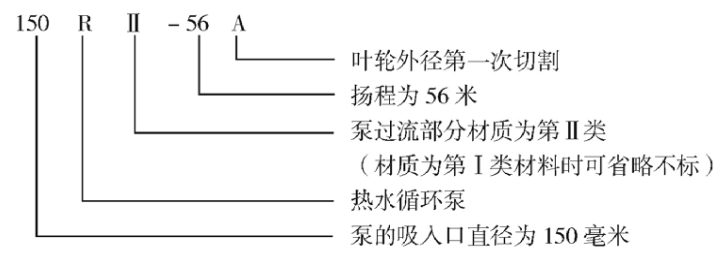

型号意义:

亚太

1

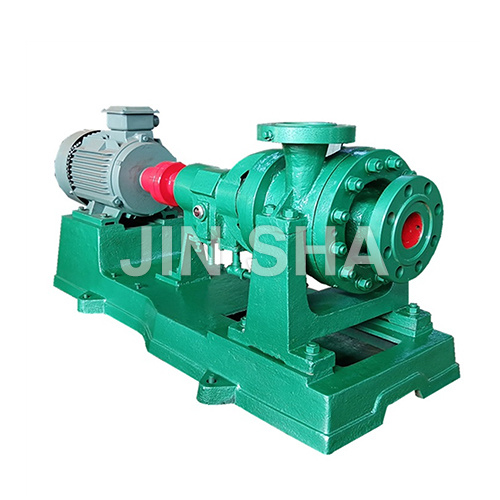

R型热水循环泵是一种卧式离心泵，根据叶轮级数又分为∶单级单吸悬臂式和两级单吸悬臂式。泵体在叶轮水平中心线方向有支承板，支承在支架上，泵的进口为水平轴线方向，泵的出口为垂直向上方向。叶轮经过静平衡校验，用螺母与轴套一起固定在轴上，泵轴由一对单列向心推力球轴承和一只单列向心园柱滚子轴承或一只单列向心球轴承）支承在轴承托架中。泵体与轴承托架用螺栓连接，泵轴通过弹性联轴器连接电动机。泵和电动机都安装在与型号相配的底座上固定。

泵的密封结构采用浮动环密封，结构见示意图。

浮动环密封是通过浮动环端面和浮动套端面的接触来实现径向密封，轴向密封是通过轴套外圆表面与浮动环内圆表面形成的狭窄缝隙，以产生节流来到达的。浮动环与轴套之间的缝隙大小及长度，是影响泄漏量的重要因素。在密封室外面有冷却腔，通入工业水进行冷却，在密封室的外侧端，设有卸压孔，必须将浮动环外面的卸压孔泄出的液体接到低压区去，（可以排走也可以接到开启式冷却水池回用）这才能使密封缝隙起到节流作用，卸压孔不能堵塞，也不能将泄漏量调节得过小，否则会使密封腔压力提高，损坏密封，造成事故。浮动密封设有一个卸压孔。由用户自行接装进出管路，并在排出管路上装一只3/8"施塞，以控制密封室的泄漏量。冷却液必须使用软水，以防结构。





亚太

亚太

亚太
